H0U系列plc文本屏一体机

产品价格：0.00

关键词：

描述：

手机：18737357847

邮箱：18737357847@163.com

详细说明：

　　H0U系列控制器具备可编程逻辑控制（PLC）和可编程文本显示器（TOD）功能的工业用控制器，均给用户提供了开放的二次编程功能。其硬件配置功能丰富，集中的开关量输入输出端口、模拟量输入输出端口、可编程通讯端口、以及可编程中英文显示液晶屏界面，功能强大实用，可用于恒压供水、螺杆空压机、拉丝机等工业设备上，尤其是与MD320系列变频器配合工作，能使得控制系统更简洁，功能更强大。目前H0U系列有H0U-88B1L和H0U-88B1G两款机型，根据行业不同，提供了不同的结构型式。在以下的描述中以H0U-88B1L/G代表两种机型。

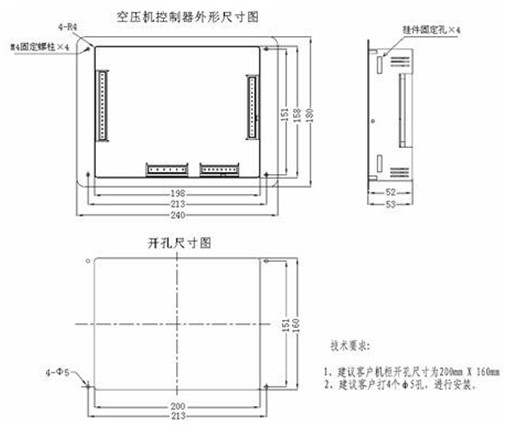

　　控制器尺寸与安装方法控制器为一体结构，采用空压机柜门嵌入安装方式，控制器安装尺寸如下：

　　控制器采用四枚金属挂件固定。将控制器嵌入面板后，由柜面内侧将挂钩嵌入挂钩固定孔，向柜面侧旋紧挂钩上的螺钉即可。（部分机型提供了四个固定螺柱）

　　硬件配置与信号参数指标：

端口类型	信号属性	信号电平	备注
开关量输入	X0～X7	24VDC	检测用电源由控制器内部提供，COM为公共端
开关量输出	Y0～Y5	220VAC，**大5A	为C1公共端
开关量输出	Y6、Y7	220VAC，**大5A	为C2公共端
低压模拟量输入	AI1	4 mA ~20mA,0~10V	内置物理量直接计算功能
	AI2	4 mA ~20mA,0~10V	内置物理量直接计算功能
	AI3	PT100	分辨率为1℃，量程为－10℃～150℃，误差为1％
	AI4	PT100	分辨率为1℃，量程为－5℃～240℃，误差为1％
	CT1(a、b相) 电流检测	100mA	采集精度为3％，总体精度与使用的CT1相关，量程决定于CT1变比
	CT2(a、b相) 电流检测	100mA	采集精度为3％，总体精度与使用的CT2相关，量程决定于CT2变比
交流电源检测	ABC三相交流电源线电压	380VAC，三相	检测电压及相序，电压检测精度为3％
模拟量输出	AO	0～10V	负载电阻2k欧以上
通讯口	联机或后台通讯	RS485	内部协议
通讯口	与变频器通讯	RS485	MODBUS协议，主站
电源输入	控制器电源	220VAC	小于10VA，（可工作范围160VAC～246VAC）

界面配置

项目	配置	特点
LCD点阵显示	点阵型单色LCD显示模块，可显示4行汉字或ASCII字符，每行可显示12个汉字	显示屏对比度用户可通过界面操作进行调节。具有内置LED背光灯阵列，
LED指示灯	共有3只LED状态指示灯	每个指示灯都动作都可由编程决定
按键面板	8只按键	功能由文本编程决定
